Bluetooth sendermodul

Bluetooth sendermodul
Detaljer:

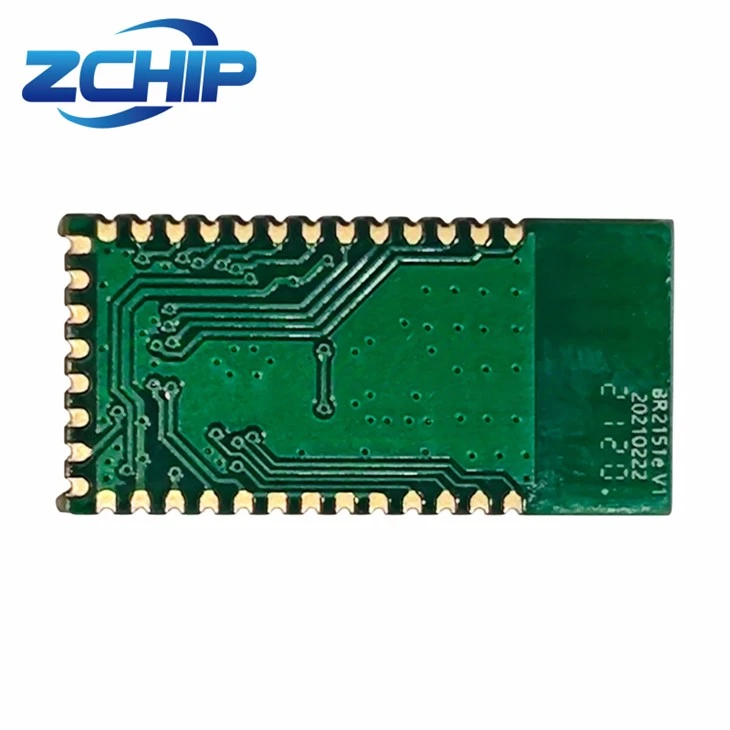

ZX2151E er et dual-mode-modul, der understøtter Bluetooth V5.0-specifikationen. Som et Bluetooth-sendermodul har ZX2151E en bred vifte af applikationer. ZX2151E integrerer høj-ydelse og lav-effekt MCU, RF-transceiver, basebånd, modem, GPIO, I2C, UART og effektiv strømstyringsenhed. Derudover tilbyder den også en mere fleksibel og kraftfuld Bluetooth-løsning til lav-pris og lav-strøm.
Send forespørgsel
Beskrivelse
Send forespørgsel

【Høj-Bluetooth 5.0 Dual-Mode Module 】

ZX2151E: Som et almindeligt brugt Bluetooth-transmissionsmodul er ZX2151E en stærkt integreret og multi-protokol trådløs forbindelsesenhed, der kan omforme smartenheder og anbefales stærkt.



ZX2151E er et dual-mode-modul baseret på Bluetooth V5.0-standarden, der integrerer RF-transceiver, basebåndsbehandling, lav-enkelt-chip-mikrocomputer og rige grænseflader. Den har enestående anti-interferensydeevne og stabil lang-kommunikationsevne. Dette modul integrerer dybt en effektiv strømstyringsenhed med flere perifere ressourcer (inklusive GPIO, I2C og UART), og giver kunderne en komplet Bluetooth-løsning, der kombinerer fleksibilitet, lave omkostninger og ultra{10}}lavt strømforbrug. Det kan anvendes bredt i forskellige scenarier såsom smart home, bærbare enheder, industriel fjernbetjening, sundhedsovervågning og Internet of Things sensorkontrol.



Uanset om det er den traditionelle Bluetooth klassiske tilstand eller lav-strøm Bluetooth-forbindelse (BLE), kan ZX2151E opnå pålidelig dobbelt-mode parallel drift, hvilket væsentligt forbedrer enhedskompatibilitet og kommunikationseffektivitet. Det hjælper kunderne med at forkorte udviklingscyklussen, reducere systemets kompleksitet og nemt bygge mere kraftfulde og responsive Bluetooth smarte produkter.



Bluetooth Transmitter Module

Modulets egenskaber



  • Understøtter Bluetooth V5.0-specifikation og er kompatibel med Bluetooth V2.1 + EDR
  • Understøtter SM, ATT, GATT, GAP, SPP, HID, HOGP og IAP2 protokoller
  • Understøtter UART HCI transportlaggrænseflade
  • BR/EDR-tilstanden understøtter 7 ACL-forbindelser og 1 SCO/eSCO-forbindelse.
  • BLE-tilstand understøtter 4-vejs forbindelse
  • 32-bit RISC-processor, hovedfrekvens 96MHz, ROM 384KBytes, RAM 96KBytes
  • Indbygget-512KBytes Flash
  • Driftstemperatur: -40 grader til +85 grader
  • Driftsspænding: 1,9V til 3,6V
  • Strømtilstand: nedlukning/dyb dvale/let dvale/aktiv
  • Støt UART/GPIO til at vække let søvn og RTC til at vække dyb søvn
  • Integreret RF-transceiver med høj-ydelse på-chip
  • Integreret effektforstærker, maksimal transmissionseffekt +6dbm
  • Følsomheden af ​​BLE(1Mbps)-tilstand er -94dbm
  • Følsomheden af ​​tilstandene BR(1Mbps) og EDR(2/3Mbps) er -92dbm
  • Den har en 4-kanals 11-bit 1Mbpds SARADC
  • Den har 2 UART-kanaler (Uart0 understøtter CTS og RTS)
  • Den har 2-kanals I2C-understøttelse til Master/Slave og understøtter både standard- og hurtigtilstande
  • Den har 4 PWM-kanaler
  • Den har 1 SPI-kanal og understøtter maksimalt 12 MHZ
  • Den har en-højhastigheds seriel port til AT-kommando og datatransmission
  • Den har 8-kanals DMA (velegnet til UART, I2C, SPI)
  • Den har 15 programmerbare GPIO'er
  • Den har WDT, RTC og 8-kanals timere
  • Understøtter seriel port firmwareopgradering
  • Understøtter OTA over-den-air-firmwareopgradering





ZX2151E Application



BluetoothTransenderModuleZX2151E Blokdiagram

product-676-454

Hvad er et Bluetooth-transmissionsmodul

Bluetooth-transmissionsmodulet er en hardwarekomponent, der integrerer Bluetooth-funktionalitet og bruges til trådløs-kortrækkende datatransmission. Det findes normalt i form af et PCBA-kort. Dens kernefunktion er at opnå trådløs seriel kommunikation mellem enheder, der erstatter traditionelle kablede forbindelser.



FAQ

Q: Er du handelsvirksomhed eller producent?

A: Vi er en professionel producent, der er specialiseret i IOT-relaterede produkter. Og vi forhandler vores produkter direkte med vores kunder.

Q: Hvad gør en Bluetooth-transceiver?

Sv: En Bluetooth-lydsender gør det muligt for tv'er, lydsystemer og andre ikke-Bluetooth-enheder at streame lyd i høj-kvalitet til Bluetooth-hovedtelefoner, -øretelefoner eller -højttalere. Senderen sender et Bluetooth-signal ud, der forbinder til en kompatibel enhed.

Q: Hvor mange enheder kan oprette forbindelse til en Bluetooth-sender?

Sv: Via Bluetooth 5.0 kan en enkelt primær Bluetooth-forbindelse forbinde op til syv forskellige Bluetooth-enheder samtidigt.

Q: Hvor langt virker en Bluetooth-sender?

A: For at bruge Bluetooth skal to enheder parres. Det betyder, at de er forbundet og kan kommunikere med hinanden. For at gøre dette skal enhederne være inden for rækkevidde af hinanden (normalt 10 meter eller 30 fod). Afstanden kan være mindre, hvis der er forhindringer i vejen, såsom vægge.

Q: Hvordan øger man rækkevidden af ​​et Bluetooth-modul?

A: Bluetooth rækkevidde er begrænset, og signalet kan blokeres af forhindringer som vægge og møbler. For at øge rækkevidden af ​​Bluetooth skal du holde dine enheder så tæt på hinanden som muligt. Jo tættere enhederne er, jo stærkere vil signalet være, og jo bedre rækkevidde vil være.
