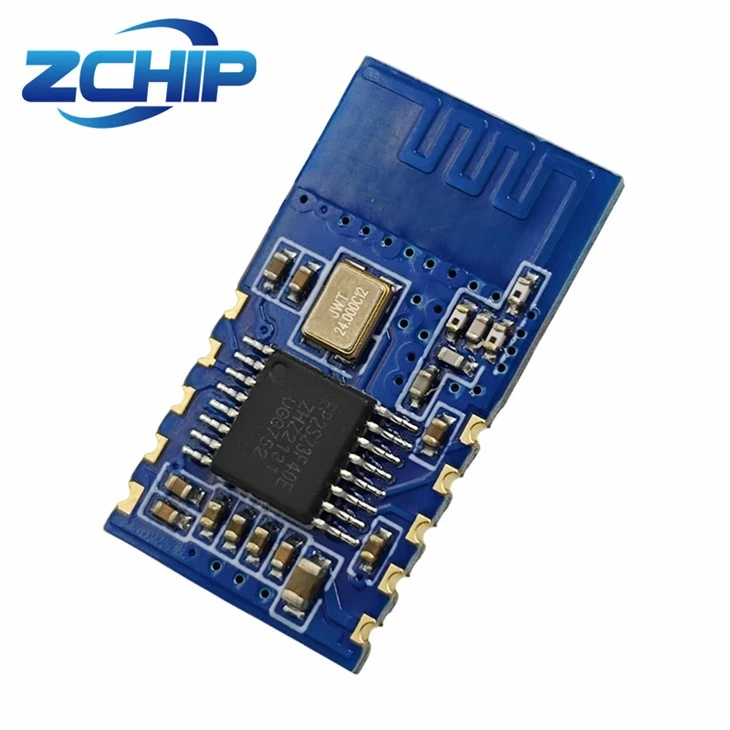

ZX8271 er en type Bluetooth- og BLE-modul.Som et Bluetooth-modul, der er specielt designet til Internet of Things (iot)-enheder, anvender ZX8271 Telink Bluetooth 5.0 ultra-lavstrømsløsning, der integrerer en 32-bit RISC-processor og 512KB flashhukommelse, hvilket omdefinerer trådløs forbindelse med den højeste energieffektivitet.
Ultra-lavt strømforbrugsdesign sikrer en lang batterilevetid.
- Bluetooth 5.0 standard, stabil forbindelse
- Kompakt størrelse, let at integrere
- Indbygget- MCU for at reducere udviklingsproblemer
Den er særdeles velegnet til IOT-applikationsscenarier såsom smart home, sports- og fitnessudstyr, forbrugerelektronik og industriel kontrol.
Som et Bluetooth- og BLE-modul giver ZX8271 din smarte hardwareinnovation mulighed for enestående ydeevne, hvilket gør forbindelser enklere og mere effektive. Få tekniske løsninger med det samme og start et nyt kapitel i udviklingen af smarte produkter!
Hovedtræk
- Bluetooth laveffekt BLE5.0
- Understøtter seriel port til Bluetooth transparent transmission
- Medbring din egen indbyggede antenne, ingen grund til at designe en antenne.
- Understøtter mastertilstand, slavetilstand og master-slavetilstand.
- ROHS-kompatibel (bly-fri)
Hovedparametre
|
Modul model |
ZX8271 |
|
måle |
20,0*11,0*2,8(±0,2)MM |
|
indkapsling |
SMD (stempelhul) |
|
Trådløs standard |
Bluetooth 5.0 |
|
frekvensområde |
2400 ~ 2483,5 MHz |
|
Maksimal transmissionseffekt |
Den maksimale værdi er 10dBm. |
|
modtage følsomhed |
-96dBm |
|
joggle/interface |
UART |
|
Arbejdstemperatur |
-40 grader ~ 85 grader |
|
Opbevaringsmiljø |
-40 grader ~ 125 grader, < 90% RF |
|
Strømforsyningsområde |
Strømforsyningsspændingen er 2,2V ~ 3,6V, og strømforsyningsstrømmen er større end eller lig med 20mA. |
|
strømforbrug |
Dyb dvaletilstand: 2uA |
|
Shallow dvaletilstand: 16uA udsendelsestilstand én gang /S 37/38/39 Tænd for 0DB for at sende 70uA-90uA. |
|
|
TX: 9,5mA |
|
|
RX: 9,1mA |
|
|
transmissionsafstand |
Udendørs åbent udsynsafstand: 80m ~ 100m. |
Anvendelse
●Smart hjem: smart stik, intelligent kontakt, intelligent lampe, intelligent dørlås, termometer, intelligent vægt, miljørigtig røg- og tågealarm mv.
●Spædbørnspleje: Temperaturregistrering i realtid-, intelligent tremmeseng og tabsforebyggelse.
●Legetøj: interaktivt fjernbetjeningslegetøj, robotter, fly, legetøjsbiler, anti-tabte enheder.
●Automobilelektronik: autolås, parkeringspladsregistrering, tyverialarm til elbiler, dataindsamling og overvågning.
●Sensornetværk
● Styring af aktivsporing
ZX8271 er en type Bluetooth- og BLE-modul. Disse applikationsfelter er ikke begrænset til ZX8271.
PIN-diagram
Bluetooth og BLE modul ZX8271 modul har 10 grænseflader som følger:
Som vist i pin-diagrammet er pin-funktionsdefinitionstabellen grænsefladedefinitionen:
| Forord | Navn | Funktionsbeskrivelse |
|
1 |
GPIO |
SWS |
|
2 |
UART_RX |
UART_RX |
|
3 |
UART_TX |
UART_TX |
|
4 |
NC |
NC |
|
5 |
GND |
GND |
|
6 |
VCC |
VCC |
|
7 |
NC |
NC |
|
8 |
GPIO |
WAKEUP MODUL |
|
9 |
GPIO |
WAKEUP MCU |
|
10 |
RST |
NULSTIL |
